5.0      Variações do Processo



O processo de Soldagem por Fricção pode ser basicamente dividido em métodos de soldagem convencionais e não-convencionais. Nas seções seguintes serão apresentadas as principais variações dos métodos convencional e não-convencional.





5.1      Métodos Convencionais

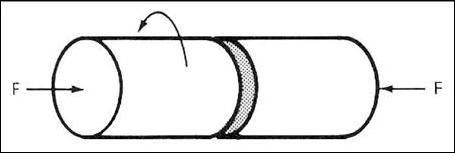

01 -       Configuração Básica



Na configuração básica, uma peça é colocada em rotação enquanto a outra é restringida de movimento. A ilustração do processo está na figura 02.





Figura 02 – Configuração Básica

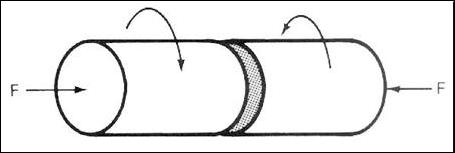

02 -       Counter Rotation (Rotação Contrária)



Na configuração com rotação contrária, ambas as peças são colocadas em rotação, mas em direções contrárias. A ilustração do processo está na figura 03.





Figura 03 – Counter Rotation

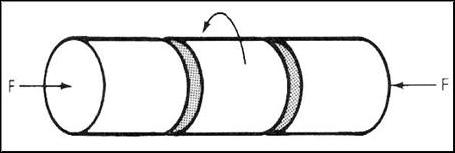

03 -       Centre Drive



Na configuração do tipo Centre Drive, a peça do centro é colocada em rotação e duas soldas acontecem ao mesmo tempo visando um aumento de produtividade. A ilustração do processo está na figura 04.





Figura 04 – Centre Drive

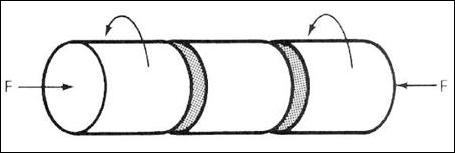

04 -       Twin Welds



Na configuração do tipo Twin Welds, a peça do centro é mantida estacionária enquanto as das extremidades são colocadas em rotação. A diferença deste processo para o anterior é que aqui as peças que rodam são as das extremidades. A ilustração do processo está na figura 05.





Figura 05 – Twin Welds

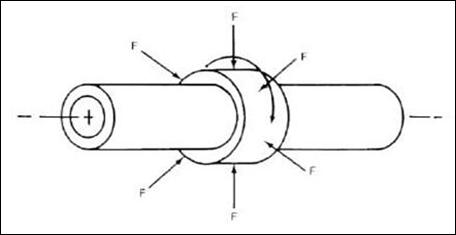

05-        Radial Welding (Soldagem Radial)



Neste tipo de soldagem, uma peça com formato cilíndrico é soldada por uma combinação de forças de compressão e forças radiais a duas peças também cilíndricas de menor diâmetro. Este processo é muito usado para o reparo de oleodutos. A ilustração do processo está na figura 06.





Figura 06 – Soldagem Radial





6.0      Defeitos Comuns



Em soldagem por fricção, os principais defeitos associados ao processo envolvem:

01 -     A deformação dos componentes - Figura 07

02 -     A falta de “fusão” dos materiais - Figura 08

03 -     A inclusão de filmes estranhos ao processo - Figura 09

04 -     A abertura de trincas mesmo durante o resfriamento da junta - Figura 10

05 -     Deflexão horizontal dos componentes que estão sendo soldados - Figura 11





6.1      Figuras:







Figura 07

Deformação dos componentes







Figura 08

A falta de “fusão” dos materiais







Figura 09

A inclusão de filmes estranhos







Figura 10

Abertura ou trincas na junção







Figura 11

Deflexão horizontal



Fonte



Departamento de Engenharia Mecânica – UFMG

Professor Dr. Alexandre Queiroz Bracarense





Wanderlei Alves da Silva – 12 de Março de 2006
